NH25-35GR长寿命新材料是我公司自主研发的合金，主要用于转化炉。NH25-35GR为铸造奥氏体合金，其主要化学成分包括：铬、镍，并添加铌、钛、钨等强化元素。通过降低硅含量，减少了导致蠕变性能下降的不利因素。合金的显微组织由奥氏体基体和分布于晶界的一次及二次碳化物组成，这些细小的碳化物有效阻碍位错运动，增强了材料的抗蠕变能力。
NH25-35GR长寿命新材料是我公司自主研发的合金，主要用于转化炉。NH25-35GR为铸造奥氏体合金，其主要化学成分包括：铬、镍，并添加铌、钛、钨等强化元素。通过降低硅含量，减少了导致蠕变性能下降的不利因素。合金的显微组织由奥氏体基体和分布于晶界的一次及二次碳化物组成，这些细小的碳化物有效阻碍位错运动，增强了材料的抗蠕变能力。
微观组织

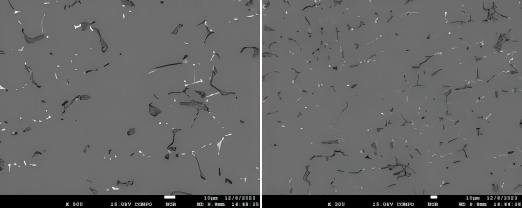

显微组织由奥氏体基体上分布一次碳化物，高温服役后在奥氏体晶界处析出的细小碳化物组成。析出的细小碳化物阻碍了位错运动机制，从而显著增强了材料。
应力断裂曲线

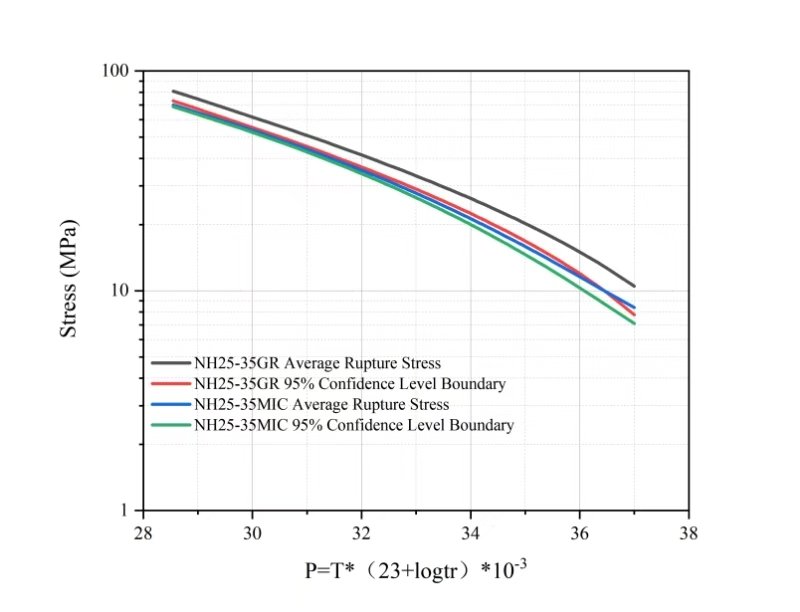

应力断裂曲线显示（图1），NH25-35GR的平均断裂应力及95%置信区间均高于NH25-35微合金，表明其高温蠕变性能显著提升。在相同服役条件下，NH25-35GR的高温强度较传统材料提高至少15%。
常温机械性能
常温机械性能测试结果如表1所示。NH25-35GR的抗拉强度≥480 MPa，屈服强度≥250 MPa，延伸率≥10%，均高于传统NH25-35微合金。
常温机械性能对比
| 性能 | 抗拉强度(Mpa) | 屈服强度(Mpa) | 延伸率(%) |
| NH25-35GR | ≥480 | ≥250 | ≥10 |
| NH25-35 MIC | ≥450 | ≥250 | ≥8 |
优异的应力断裂强度和抗蠕变性能
良好的组织稳定性和抗氧化、抗渗碳
炉管壁厚减薄18%，使用温度提高15℃
提升热效率、增加产能
基于API 530标准进行炉管壁厚计算
设计条件为：寿命100,000小时，压力3 MPa，温度1000℃，内径100 mm。计算结果如表所示，NH25-35GR的最小壁厚为12.4 mm，较传统材料的14.7 mm降低约18%。外径相应减小，有助于减轻设备重量并提高热效率。
此外，NH25-35GR的允许使用温度可提高至1100℃，较传统材料提升15℃。这一特性不仅延长了炉管寿命，还有助于提高生产能力和降低能耗。
参数 | 数值 | |
设计寿命 | 100000小时 | |
设计压力 | 3MPa | |
设计温度 | 1000℃ | |
转化管内径 | 100mm | |
材料 | NH25-35GR | NH25-35微合金 |
需用应力 | 13.6MPa | 11.7MPa |
根据API 530计算 | MSW = (P x ID) / (2 x Sr –P) | |
计算最小密实层厚度 | 12.4mm | 14.7mm |
外径ID+2MSW+1.6外表面粗糙层 | 126.4mm | 131mm |
第一时间获取新力通的最新动态
